Конструктор відкатних воріт «Звари сам» – це набір компонентів, за допомогою яких можна легко виготовити та встановити ворота власноруч, не звертаючись до послуг компаній-виробників металоконструкцій. При цьому фінансові витрати вийдуть у 2–2,5 рази меншими.

Комплекти воріт «Звари Сам» виготовляються з Т-профілю, розробленого спеціально для воріт (відкотних, розпашних), а також хвірток, і передбачають обшивку профнастилом, євроштакетником, дерев’яною вагонкою або іншими матеріалами.

У нас представлені в наявності конструктори «Звари Сам» для найпоширеніших розмірів проїздів шириною від 2,5 до 5 метрів. Також взята середня висота воріт — 2014 мм від підлоги до верху стулки. Можливе також виготовлення воріт або хвірток з відхиленням від стандарту. Усі деталі замовлення можна обговорити, зателефонувавши менеджеру.

Виготовляючи відкотні ворота, варто знати, що при відкритті воріт знадобиться відстань від стовпа до кута паркану або, наприклад, до якогось будинку, рівна довжині стулки. Тобто, якщо проїзд має ширину 3 метри, а стулка — 5 метрів, значить, для відкритих воріт знадобиться простір у 5 метрів. Приклад наведено на малюнку нижче.

Ворота в закритому стані.

Ворота у відкритому стані.

У таблиці нижче ми вказали, якій ширині проїзду відповідає довжина стулки:

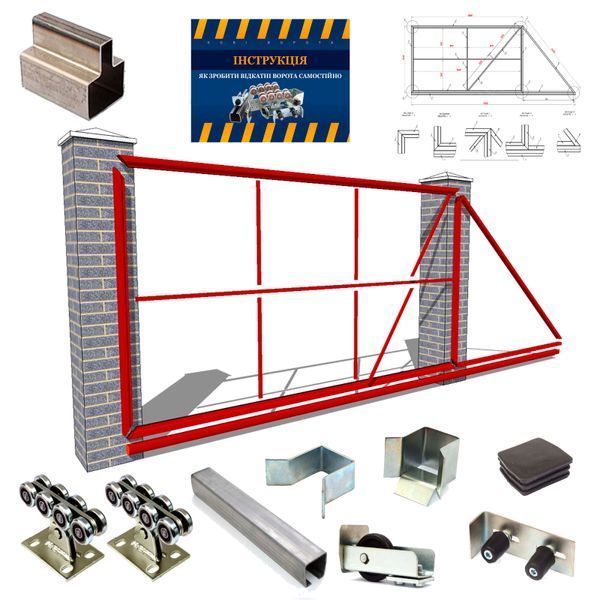

Склад комплекту (на прикладі 6 метрів):

• направляюча балка (1 рейка 60×70×3,6 мм або 60×70×4 мм, довжина – 6 м);

• каретки – 2 шт;

• уловлювач верхній – 1 шт;

• уловлювач нижній – 1 шт;

• тримач верхній з роликами – 1 шт;

• передня заглушка з роликом – 1 шт;

• задня заглушка – 1 шт;

• Т-профіль для верхньої та нижньої горизонтальної заготовки – 2 елементи по 6 м;

• Т-профіль для лівої та правої вертикальної заготовки – 2 елементи по 1,886 м;

• профільна труба 30×20×2 мм для горизонтальних ребер жорсткості – 3 елементи по 1200 мм та 2 елементи по 1069 мм;

• профільна труба 30×20×2 мм для вертикальних ребер – 4 елементи по 1746 мм;

• профільна труба 30×20×2 мм для скошених ребер хвоста – 4 елементи по 1370 мм.

До складу комплекту не входить матеріал для обшивки каркаса.

Завдяки цьому комплекту, вам потрібно лише викласти всі деталі на рівній поверхні відповідно до креслення, зварити каркас і встановити його на проїзд. Усі деталі вже нарізані за розміром і потрібним кутом.

Для цього конструктора може використовуватись фурнітура Novi Vorota на 400 або 500 кг.

Фурнітура Novi Vorota Економ 400

Фурнітура розрахована на ворота до 400 кг. На каретці встановлені підшипники типу 201 з гумовими пильниками. Обойми підшипників металеві, що забезпечує довговічність роботи кареток.

Фурнітура Novi Vorota Стандарт 500

Фурнітура розрахована на ворота до 500 кг. На каретці встановлені посилені підшипники типу 301 з гумовими пильниками. Металеві обойми підшипників забезпечують роботу кареток не менше 10 років.

Фурнітура Novi Vorota Люкс 500

Покращений варіант фурнітури Стандарт. Розрахована на ворота до 500 кг. Встановлені посилені підшипники типу 301 з гумовими пильниками. Металеві обойми забезпечують термін служби кареток не менше 10 років.

Завдяки використанню Т-подібного профілю, який замінює труби 60×40 та 30×20, не лише скоротився час виготовлення воріт, а й сам каркас виходить з більш точною геометрією та без щілин.

Т-профіль має високу міцність і стійкість до навантажень, що робить його ідеальним матеріалом для створення міцної конструкції воріт.

Переваги придбання комплекту «Звари Сам»:

• Економічність. Комплект «Звари Сам» дозволяє зекономити кошти, адже ви самостійно зможете зварити і виготовити ворота без залучення спеціалістів.

• Легкість монтажу. Комплект постачається з докладною інструкцією, яка допоможе вам легко й швидко зібрати та встановити ворота.

Придбання комплекту «Звари Сам» для виготовлення відкотних воріт дозволить вам отримати якісні, функціональні та естетичні ворота за доступною ціною.
